Il-ħruxija tal-wiċċ tista 'tiġi ttestjata b'metodi ta' kuntatt jew mingħajr kuntatt.

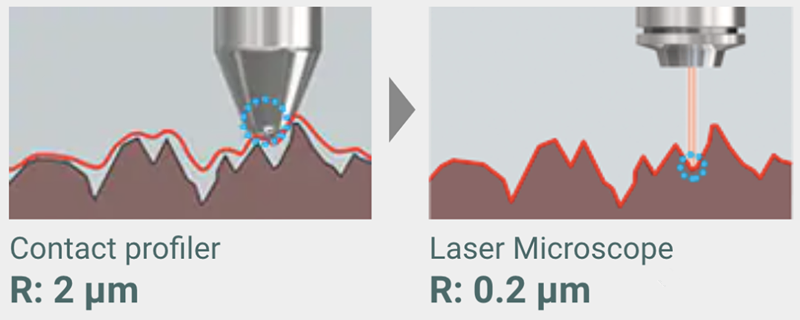

kuntatt jew non-kuntatt metodi figura
Ikkuntattja profilometru
Il-ponta tal-istilus tmiss il-wiċċ tal-kampjun direttament.
L-istilus huwa mmuntat fuq in-naħa ta 'fuq tad-ditekter u jsegwi l-wiċċ tal-kampjun. Jiċċaqlaq 'il fuq u' l isfel għal skoperta elettronika.
Is-sinjal elettroniku jiġi rreġistrat wara l-amplifikazzjoni u l-konverżjoni diġitali.
Biex tkejjel b'mod preċiż forom fini u ħruxija bl-użu ta 'miter tal-ħruxija tal-wiċċ tal-kuntatt, il-pressjoni tal-kuntatt għandha tkun żgħira u r-raġġ tal-ponta tal-istilus għandu jkun żgħir kemm jista' jkun. L-istilus huwa magħmul minn żaffir jew djamant. Ir-raġġ tal-ponta huwa ġeneralment inqas minn 10 um. Il-forma ideali tal-istilus hija torojd b'ponta sferika.
Raġġ tal-ponta: rtip=2um.5 um, 10um
Angolu tal-kon: 60 grad, 90 grad
* Sakemm ma jkunx speċifikat mod ieħor, l-angolu tal-kon ideali għal strumenti ġenerali tal-kejl huwa ta '60 grad.
Tester tal-ħruxija tal-wiċċ li jista 'jinġarr
Il-prinċipju tax-xogħol ta 'profilometru ta' kuntatt huwa li jkejjel l-ispostament Z ta 'istilus tad-djamanti hekk kif jiċċaqlaq fuq il-wiċċ ta' parti manifatturata. Hekk kif l-istilus jimxi tul il-wiċċ tal-prodott, tipikament sa 25mm fil-medda, dan l-ispostament jiġi kkonvertit f'valur diġitali muri fuq l-iskrin tal-profilometru. Wara l-wiri, id-disinjatur jew il-manifattur tal-prodott imbagħad janalizza r-riżultati tal-kejl u jista 'jikseb fehim aktar profond tal-attributi tal-prodott. Dijagramma ta' skoperta ta 'kuntatti ħruxija
Fi strument ta 'kuntatt mal-ħruxija, il-ponta tal-istilus hija f'kuntatt dirett mal-wiċċ tal-kampjun. Il-ponta tad-ditekter hija mgħammra bi istilus li jittraċċa l-wiċċ tal-kampjun. Il-moviment vertikali tal-istilus huwa rreġistrat b'sinjal elettriku amplifikat u konvertit b'mod diġitali permezz ta 'sensor ta' spostament bħal LVDT.
Żvantaġġi tal-kejl tal-kuntatt
Minħabba li l-istilus jista 'jagħmel ħsara lill-wiċċ tal-prodott meta jiġi f'kuntatt mal-wiċċ waqt il-kejl, u jikkawża bidliet fil-ħruxija tal-wiċċ. Huwa wkoll aktar bil-mod mit-teknoloġija mingħajr kuntatt, u l-kejl huwa limitat mir-raġġ tal-ponta tal-istilus, għalhekk jekk jiġi adottat fi proċessi ta 'produzzjoni fuq skala kbira, jista' jrattab il-proċess tal-assemblaġġ. Barra minn hekk, it-teknoloġija tal-kuntatt għandha diffikultà biex issib u tidentifika punti ta 'kejl multa, u l-kampjun jeħtieġ li jinqata' u jiġi pproċessat għall-ispezzjoni.
2. Profilometru mingħajr kuntatt
Profilometri mingħajr kuntatt jistgħu jitkejlu bl-użu ta 'varjetà ta' tekniki, inklużi trijangulazzjoni bil-lejżer, mikroskopija konfokali, u olografija diġitali. L-aktar profilometru komuni mingħajr kuntatt huwa profilometru ottiku, li juża dawl minflok sonda fiżika.
Il-pinhole għandu dijametru ta 'diversi għexieren ta' mikrometri biss, u l-funzjoni tiegħu hija li taqta 'd-dawl rifless meta ma jkunx fil-fokus. Meta "ffokali", id-dawl rifless kemm tas-sistema ottika normali kif ukoll tas-sistema ottika konfokali tal-lejżer jidħol fl-element li jirċievi d-dawl. Meta tosserva "barra mill-fokus", id-dawl rifless tas-sistema ottika normali (dawl barra mill-fokus) jidħol fl-element li jirċievi d-dawl, iżda d-dawl rifless tas-sistema ottika konfokali tal-lejżer (dawl barra mill-fokus) jinqata 'mill-pinhole . Jiġifieri, id-dawl rifless jidħol fl-element li jirċievi d-dawl biss meta jkun fil-fokus, u din hija l-bażi biex tifforma sistema ottika konfokali.
Fit-teknoloġija tal-kejl ottiku, id-dawl huwa dirett fuq il-wiċċ ta 'prodott. Billi tikseb riflessjonijiet minn mera ta 'referenza mqiegħda tajjeb, kamera tista' tiskopri l-wiċċ fi 3D.
Tqabbil tal-kejl ta 'kuntatt u mhux ta' kuntatt
Profilometri mingħajr kuntatt huma affidabbli ħafna, kapaċi jkejlu l-varjazzjonijiet tal-wiċċ fi ħdan mikroni, u jistgħu jikkalkulaw il-ħruxija tal-wiċċ ħafna aktar malajr. Barra minn hekk, għodod tal-kejl tal-wiċċ mingħajr kuntatt jistgħu jkejlu żoni akbar minħabba li mhumiex limitati mid-daqs tal-ponta tal-istilus.
